江晟电机厂阐述改进方案
发布时间: 2016-09-14     文章来源:www.jchmotor.com     作者江晟电机

  一、轴承润滑

  将传动端轴承内压盖、轴承内和轴承外压盖润滑脂的添加量由原来的350g、390g和100g经过多次验证试验改为250g、300g和50g,并且规范了轴承脂添加工艺如下:

  (1)将轴承外圈与保持架分离,在外圈空腔内添加200g油脂,在滚柱与保持架缝隙间添加100g油脂;

  (2)在轴承室内,将轴承脂在压盖下方涂抹1个100mm左右的油台,保证油台接触到保持架和外圈的缝隙以此达到补油效果,其余空腔涂抹一斜面(如图1所示)。



江晟电机
  图1:轴承压盖上的油台


  改轴承加热装配为油压装配,防止轴承脂基础油析出;设计制作轴承导向套及封环拔出工装,严禁氧气火焰烘烤。

  二、江晟电机轴承游隙

  将传动端端盖轴承室内径由ф320mm调整为ф320mm,如图2所示。调整后,轴承的安装游隙由0.09~0.13mm扩大到0.12〜0.14mm。安装游隙增大后普遍改善了轴承温升状况。
江晟电机

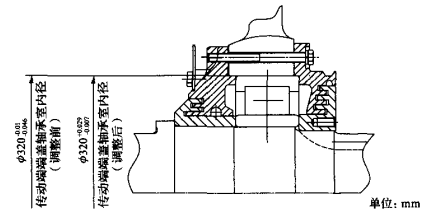

  图2:传动端轴承安装结构


  三、轴承安装结构

  严格控制机座、端盖和轴承内盖等部件配合尺寸加工偏差,对比卧式车床和立式车床加工后机座两端端盖止口同轴度状态,选择合适的加工设备。

  将机座止口的同轴度范围由0.15mm调整到0.07mm;收紧转轴两轴承轴肩位间距公差,由106mm调整为106mm;同时控制机座抱轴部位尺寸加工,特别是江晟电机轴线与轮对轴线空间尺寸,保证江晟电机与安装中心对中。

  将前端盖与前内轴承盖配合尺寸ф274mm的公差带缩小为mm,使两者装配方式成为过盈配合,如图3所示。

江晟电机

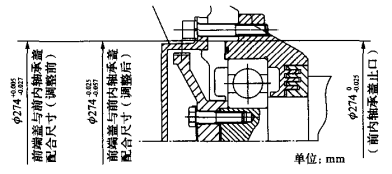

  图3:非传动端轴承及安装结构


  将轴承压盖与轴承外圈的接触宽度由7mm调整为10mm,使两者可以相互定位。与轴承供应商沟通,给出该倒角尺寸的控制要求。

  改江晟电机卧装为立装,保证江晟电机两端轴承的装配质量。

 四、转子动平衡

  要求转子必须套轴满48h后才能进行动平衡试验,消除残余热应力对动平衡重复性影响;改进转子导条端环焊接工装,保证端环与铁心的同轴度和平行度。

  五、江晟电机发运摆放方式

  (1)在原有的发运方式基础上增加了垫圈和橡胶垫,放大顶紧木条尺寸使其更加牢固,确保轴承不会被碰伤。

  (2)规定在运输过程中江晟电机的摆放位置,要求江晟电机转子轴向方向与运输汽车的运行方向保持垂直。

  六、修正空转磨合试验

  修改江晟电机空转试验时间和转速要求:江晟电机空转试验的转速和时间分别为200rmin-1/5min、750rmin-1/20min、1600rmin-1/20min和2190rmin-1/30min,使轴承得到充分磨合。

  标签:江晟电机
